在什么情况下常用的电流互感器选择1A呢？

时间：2020-08-03 15:01:45

　　互感器二次的负载主要是电流线和电流表，如果二次线很长，线路电阻过大，会影响电流表的显示准确度；所以在长距离测量回路，电流互感器二次电流选择1A型。

　　GB1208-2016《电流互感器》第5.2项中规定：

　　标准的电流互感器二次电流为1A和5A，优选值为5A，当传输距离较大时应选1A

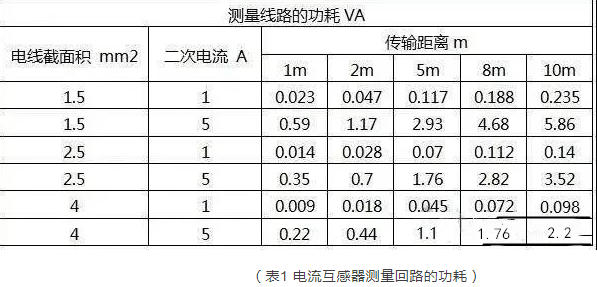

　　（1）线路功耗降低

　　线路功耗与通过电流平方成正比，二次电流为1A的电流互感器比5A减低功耗25倍，即1A的功耗仅为5A的4%。

在什么情况下常用的电流互感器选择1A呢？

　　（2）传输距离加大

　　在相同负载下，二次电流为1A互感器的传输距离是5A的25倍，这样可避免5/1A中间互感器或选用大容量互感器。

在什么情况下常用的电流互感器选择1A呢？

　　（3）电线截面积小

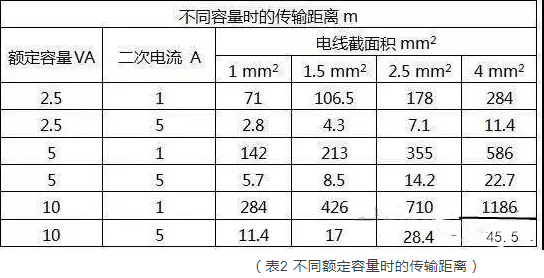

　　大中型工厂，当仪表和电流互感器安装距离较近(例如45.5m)时，从表2可以看出，当选用5A、10VA电流互感器时，线截面积经计算需4mm2；距离为71m时，若选用1A、2.5VA电流互感器，线截面仅需1mm2。目前随着计算机和数控仪表的普及和发展，额定二次电流为1A及以下规格的电流互感器选型已经较普遍。
