电路设计和家庭电路控制系统，建议收藏！

　　电路设计与电路工程明确用电需求，出设计图纸。

　　所有线路应遵循平竖直，最短原则，减少弯线避免后期维修困难。

　　1.空调，厨房，卫生间，客厅，卧室，电脑及大功率电器等用专有的回路及相应漏电保护器。

　　2.电源线与暖气，热水，煤气管平行间距应大于300cmmm，交叉间距大于10cmmm。

　　3.强电插座与弱电插座间距应保证大于500mm

　　4.插座离地面一般为30CM，开关一般距地130CM，插座开关在统一水平线上。

　　5.考虑家电家具位置及尺寸，常用插座正好位于床头柜后边，造成柜子不能靠墙的情况发生。

　　6.电视墙用电多，但后面没必要设置太多插座，可以连一个插7.线板放在电视机侧面。

　　保护措施包括接地保护（常见）和接零保护，统一系统中，严禁同时采取两种保护方式。

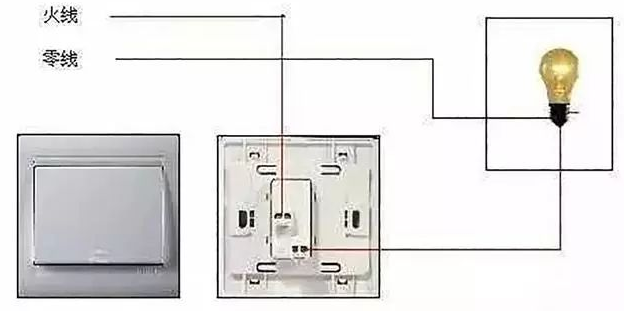

　　单开单控：适用于一个开关控制一个灯

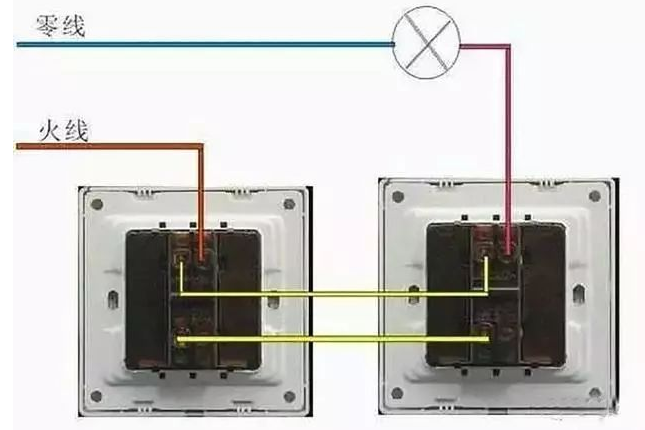

　　双开双控：适用于两个不同位置控制一个灯

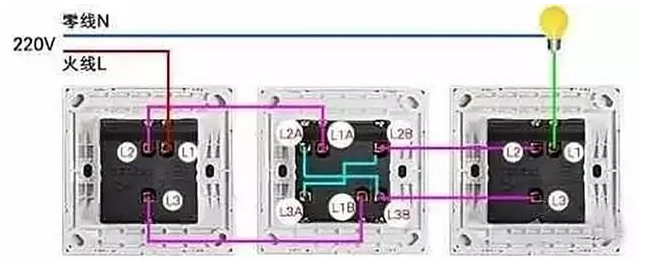

　　单开三控：适用于三个不同位置控制一个灯

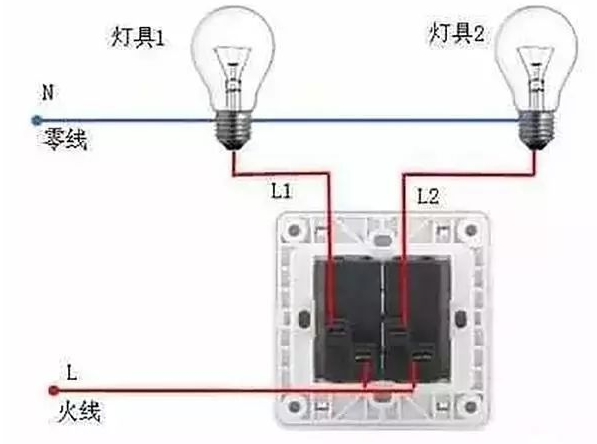

　　双开单控：适用于同一位置开关控制两个不同位置的灯

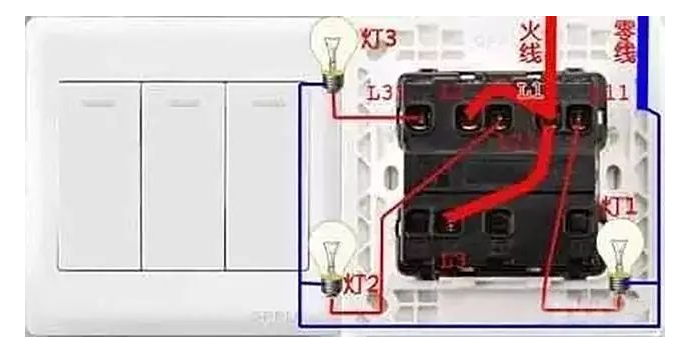

　　三开单控-----适用于同一位置开关控制三个不同位置的灯

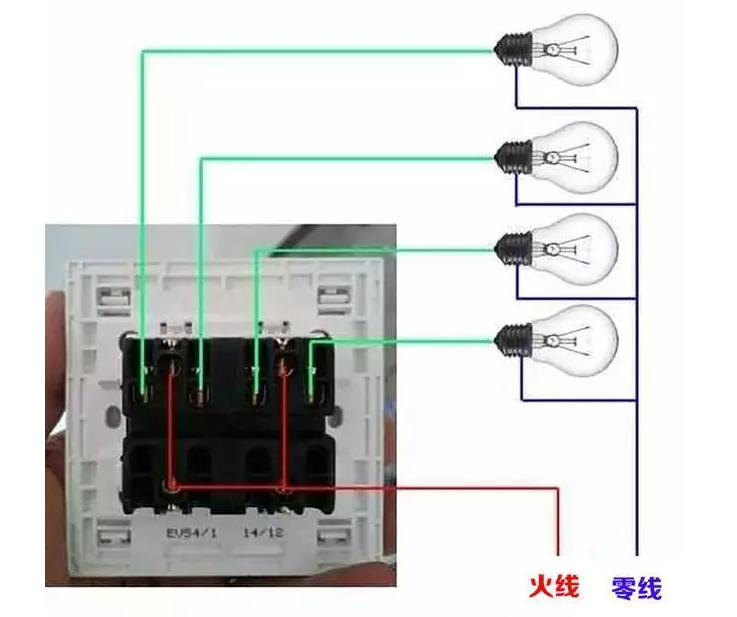

　　四开单控-----适用于同一位置开关控制四个不同位置的灯

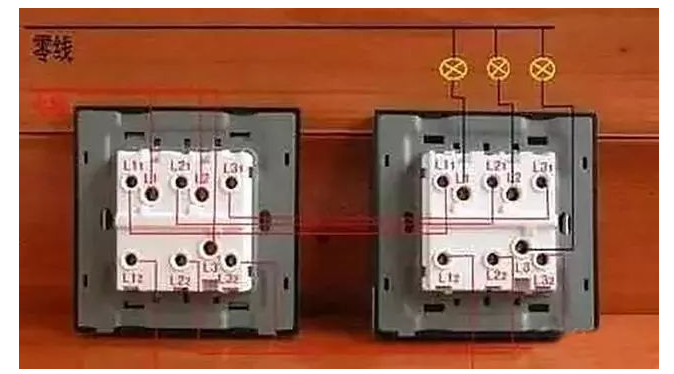

　　三开双控-----适用于两个不同位置开关控制三个灯

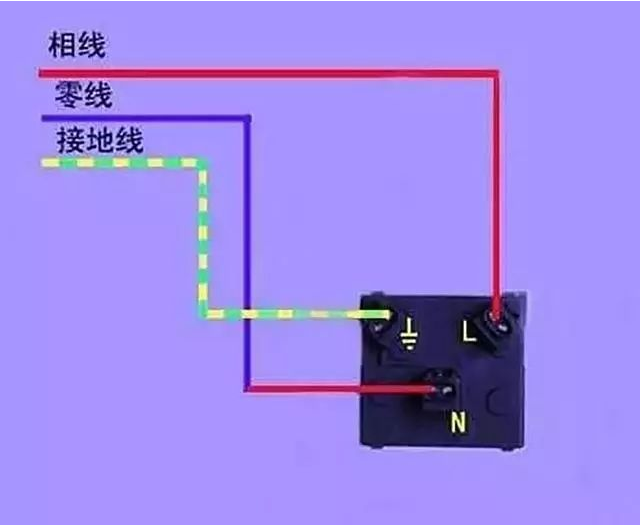

　　插座接线图

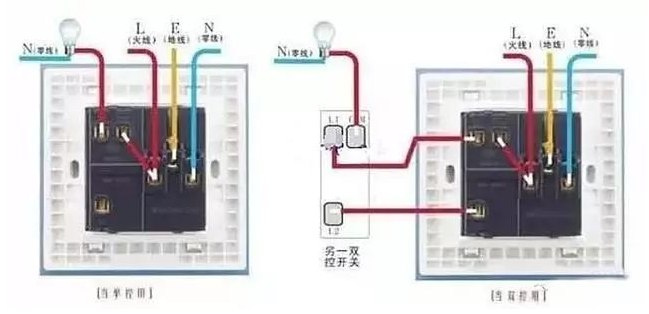

　　一开带插座---单控接线法、双控接线法

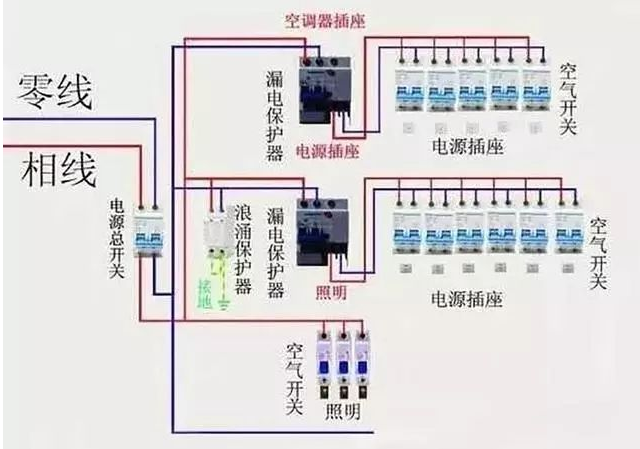

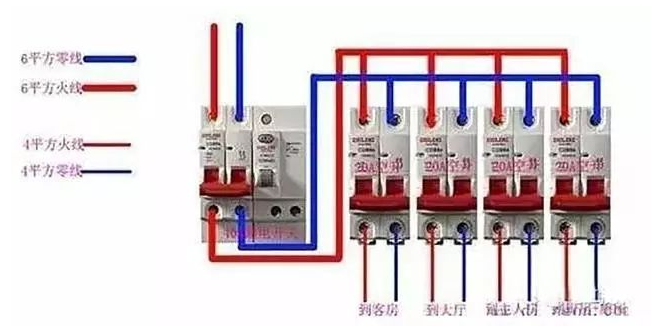

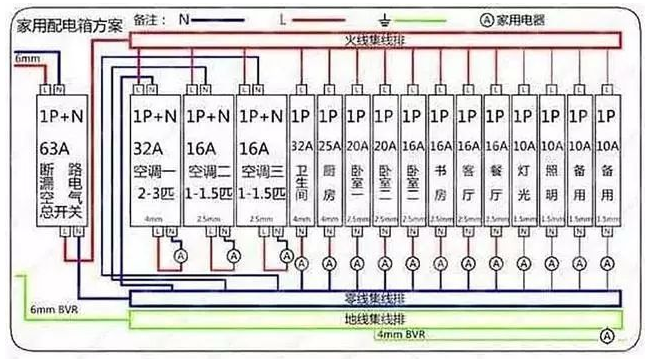

　　家庭配电箱系统接线方法一

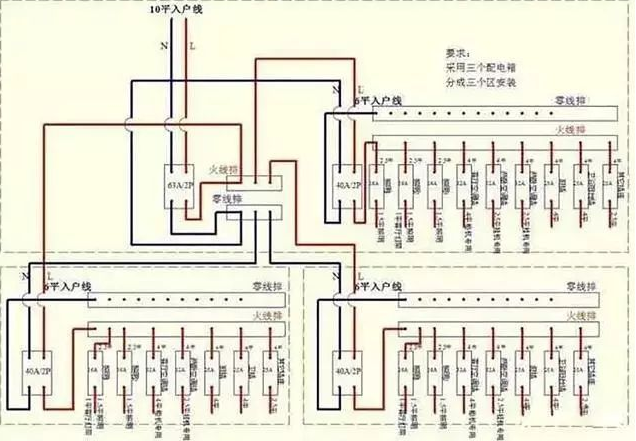

　　家庭配电箱系统接线方法二

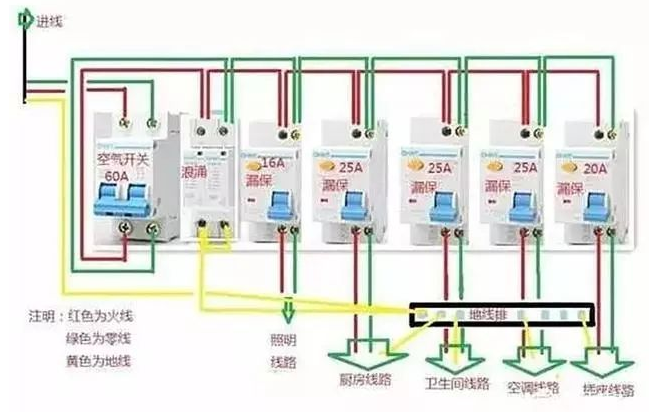

　　家庭配电箱系统接线方法三

　　家庭配电箱系统接线方法四

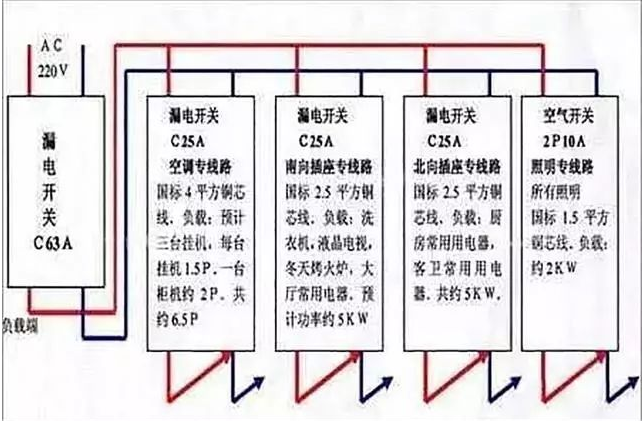

　　家庭配电箱系统说明

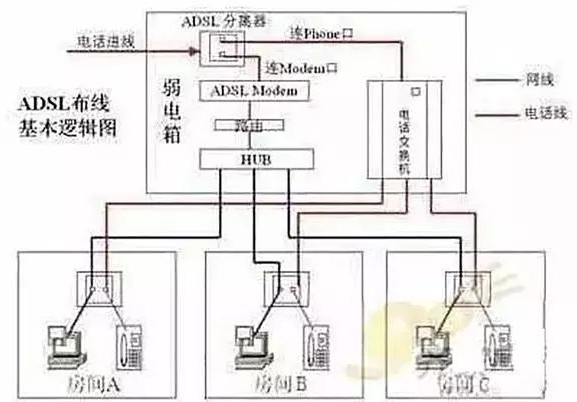

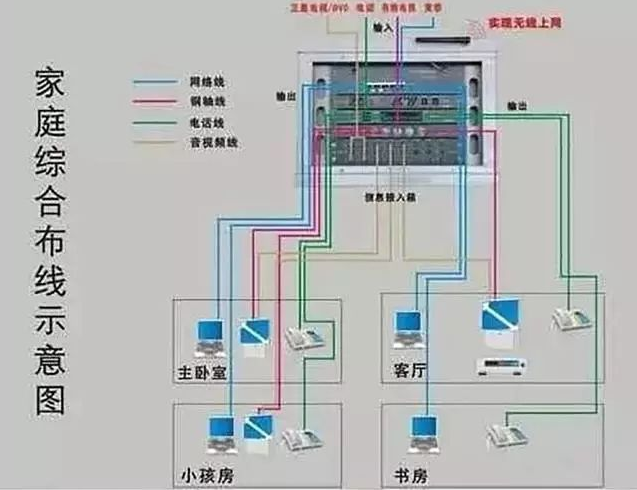

　　家庭弱电布线系统
