电气管线-防雷接地与等电位安装，干货！

　　01 防雷接地

　　控制要点

　　1.1 接闪器安装

　　1）接闪器支架应采用热镀锌件，卡子与避雷带吻合安装，位置正确，间距均匀，支架需有足够的刚度且镀锌层良好，根部表面平整，防水措施得当。

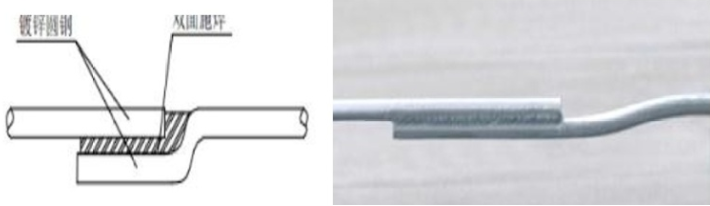

　　2）避雷带整体安装顺直，接头采用双面焊接，焊口在两侧，焊接搭接倍数不小于 6D，焊缝饱满无遗漏，并在焊痕外做防锈、刷银粉处理，引下线标识清晰。

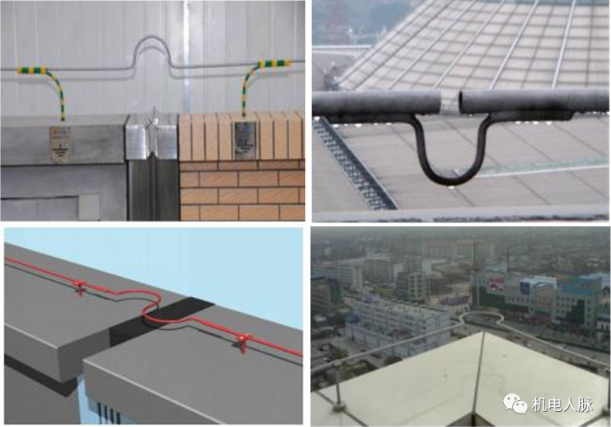

　　3）支架直线段间距为0.5m~1m,支架高度为150mm。转弯处圆滑过渡，固定支架在转弯处两侧均匀分布。遇变形缝处，应做补偿设置。

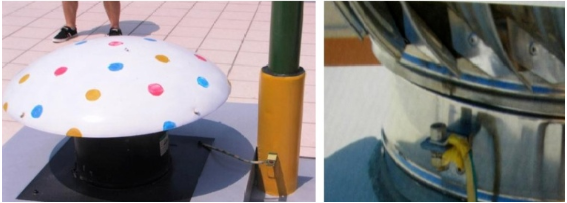

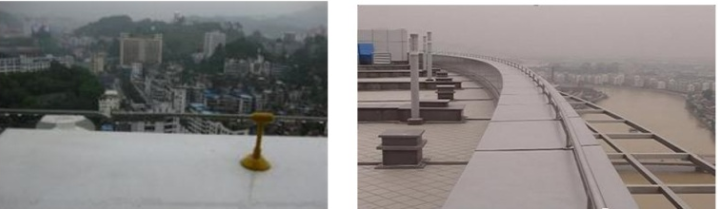

　　1.2 屋面外露金属部分接地

　　1）金属透气帽应与防雷网有可靠连接，平垫、弹垫齐全。

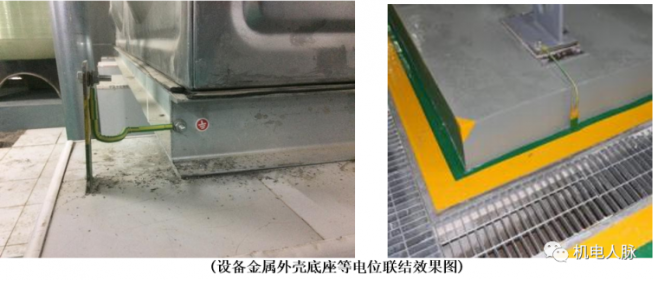

　　2）风机金属基座应与防雷引下线焊接或压接，并做好标识。

　　3）有高低跨度的金属爬梯应与女儿墙处防雷网进行焊接接地。

　　1.3 变配电室明敷接地干线安装

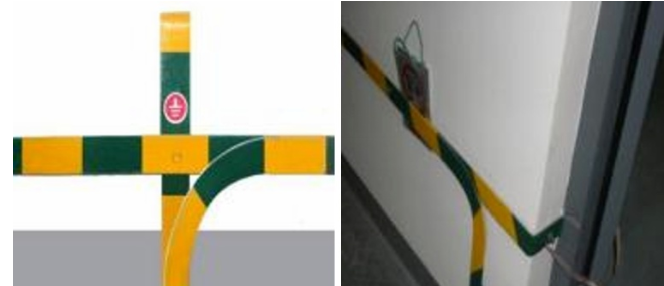

　　接地干线连接采用3面焊接，搭接长度为扁钢宽度两倍，安装应平滑顺直。

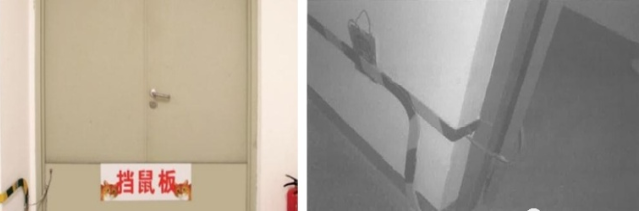

　　1.4 配电室防鼠板安装

　　配电室门口应安装防鼠挡板，挡鼠板的高度和结构应能保证小动物无法进入配电室内。采用金属板时应接地牢靠。此外，配电室使用金属门的门框与门扇应分别与接地体可靠连接。

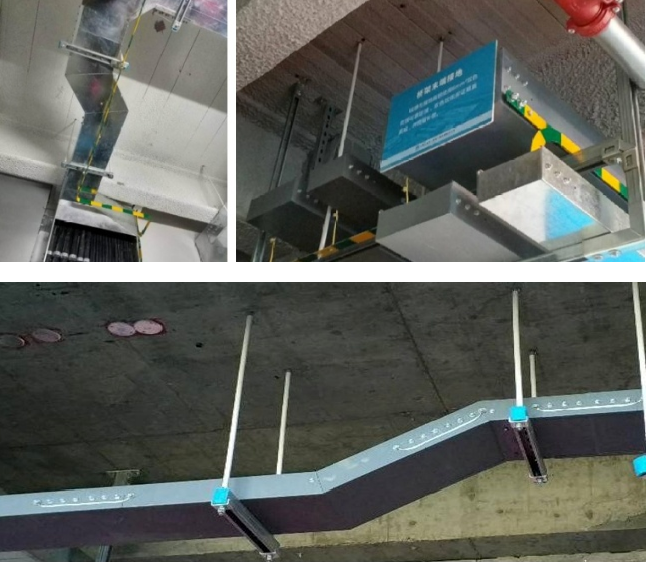

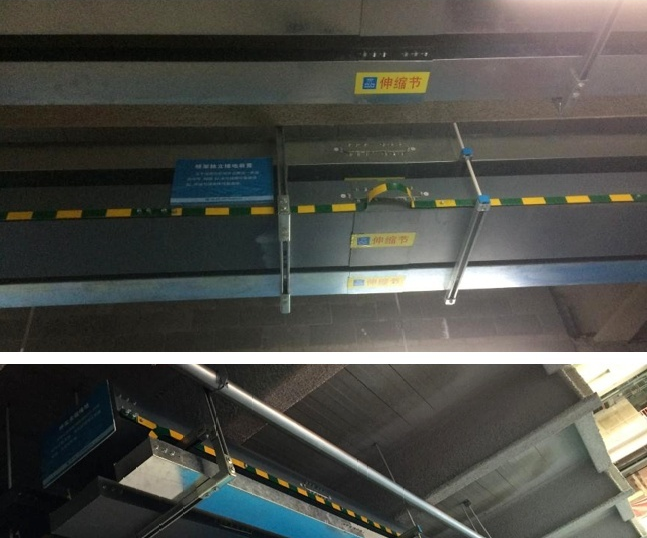

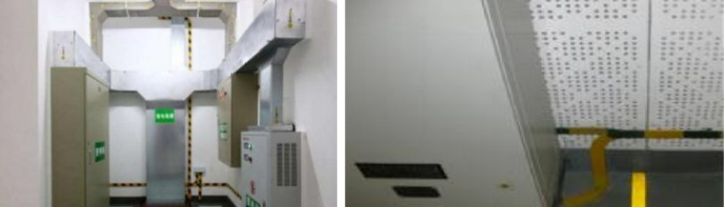

　　1.5 金属梯架、托盘或槽盒接地、跨接

　　金属梯架、托盘或槽盒与保护导体的连接应符合：全长不大于30m时，不少于2处与保护导体连接；大于30m时每隔20~30m应增加一个连接点，起始端和终点端应可靠接地。

　　1.6 配电箱柜安装涉及的接地

　　配电、控制、保护用的屏｛柜、箱）及操作台的金属框架和底座必须接地。

　　柜、台、箱的金属框架及基础型钢应与保护导体可靠连接；对装有电器的可开启门，门和金属框架的接地端子间应选用截面积不小于4mm2的黄绿色绝缘铜芯导线连接，并应有标识。

　　柜、台、箱、盘等配电装置应有可靠地防电击保护；装置内保护接地导体（PE）排应有裸露的连接外部保护接地导体的端子，并应可靠连接。

　　1）配电柜基础接地

　　柜、台、箱的金属框架及基础型钢应与保护导体可靠连接。一般做法为：用扁钢将其与接地网焊接，接地点不少于两边，焊接面至少为扁钢宽度的2倍，三个棱边焊牢。露出地面的型钢部分应涂刷防腐漆。

　　混凝土基础台上的柜体用螺栓将扁钢与接地网连成整体，其接地固定螺栓应采用镀锌防腐件以防腐蚀，直径不应小于M10 且有可靠防松措施。

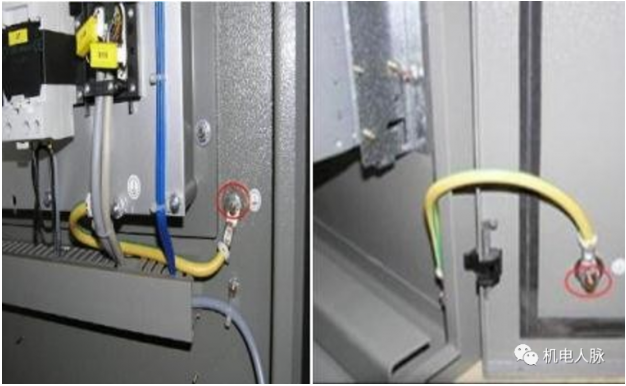

　　2）配电箱箱门应与箱体接地跨接。

　　《建筑电气工程施工质量验收规范》柜、台、箱的金属框架及基础型钢应与保护导体可靠连接；对装有电器的可开启门，门与金属框架的接地端子间应选用截面积不小于4mm2的黄绿色绝缘铜芯软导线连接，并应有标识。

　　施工临时用电，必须接地；正式工程使用的箱柜，箱门、前盖、面板上如果装有电器，必须接地。

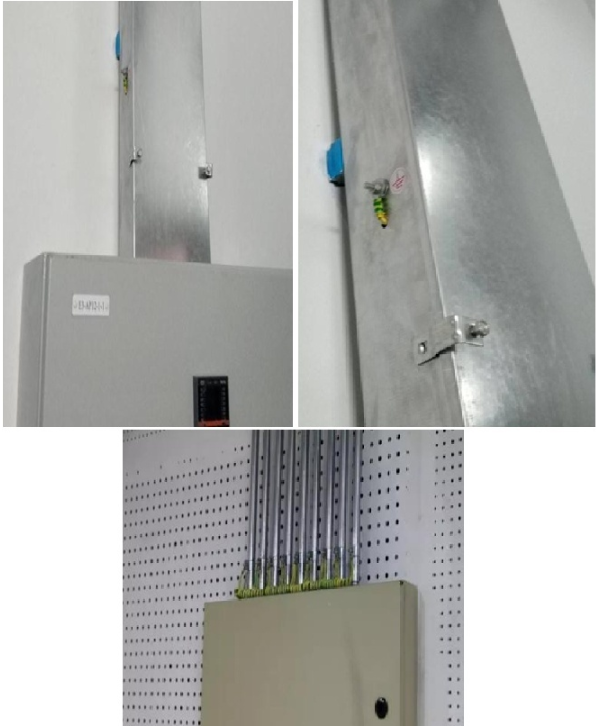

　　3）进入配电箱的桥架及管线金属外壳应与配电箱进行接地跨接。

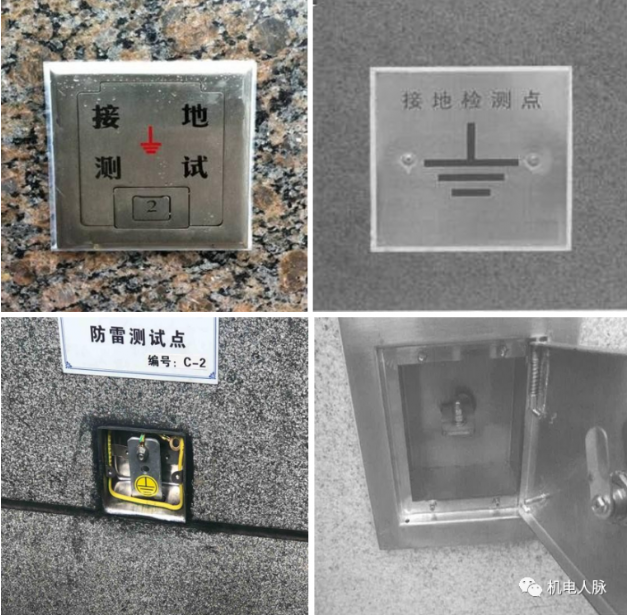

　　1.7 防雷测试盒安装

　　接地装置在地面以上的部分，应按设计要求设置测试点，测试点不应被外墙遮蔽，且应有明显标识。测试盒内应整洁，测试压接螺栓应齐全，预留扁钢长度符合要求。

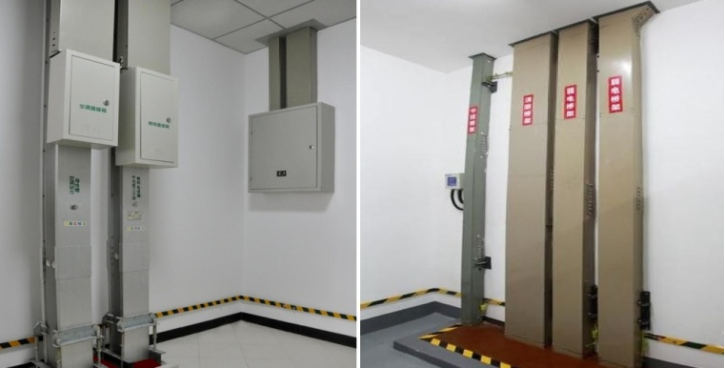

　　1.8 电气竖井内接地干线敷设

　　1）竖井内电气母线金属外壳与接地干线应连接可靠。

　　2）竖井内电气桥架安装规范，标识清晰，接地良好，封堵严密。

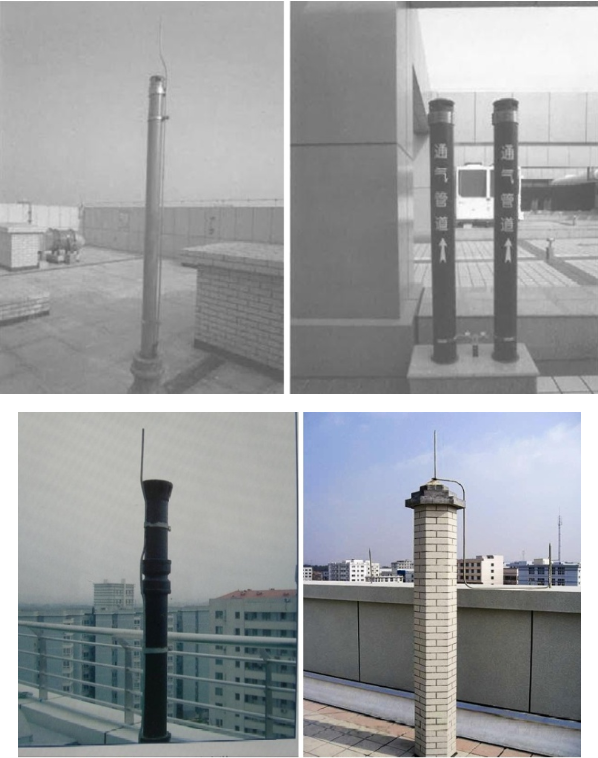

　　1.9 屋面透气管防雷接地

　　屋面高于避雷带的设施应安装接闪器。通气管高出屋面不得小于 0.3m，且应大于最大积雪厚度；上人屋面通气口应高出屋面 2m；通气口 4m 内有窗的，应高出窗顶 0.6m。屋面金属透气管应与保护导体做可靠连接。

　　02 等电位

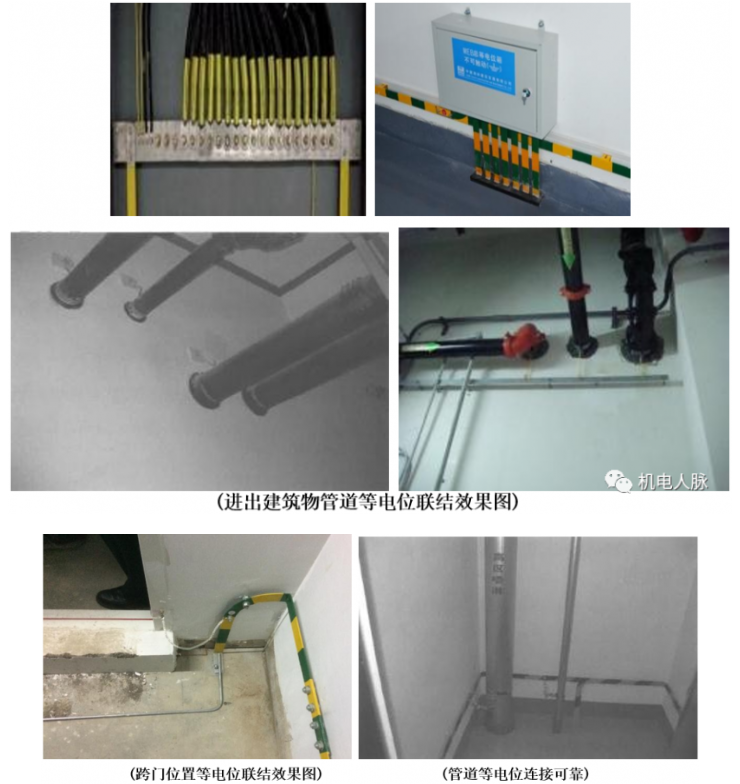

　　建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接，支线间不应串联连接。

　　2.1 安装要求

　　1）端子箱安装平整，端子排平直，预留螺栓间距一致。

　　2）卫生间等电位盒引线正确，端子安装牢固。

　　3）金属管线采用焊接或压接方式与等电位系统可靠连接。

　　4）配电室的金属栏杆、金属门应进行等电位连接，并做好标识。

　　5）总等电位联结应将以下导电部分联通：进线配电箱的PE 母排；公共设施的金属管道；建筑物金属结构；各个总等电位联结的接地母排应互相连通。
