颚式破碎机的工作原理

　　 颚式破碎机俗称颚破，又名老虎口。由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。被破碎物料的最高抗压强度为320Mpa。

　　 颚式破碎机工作原理：

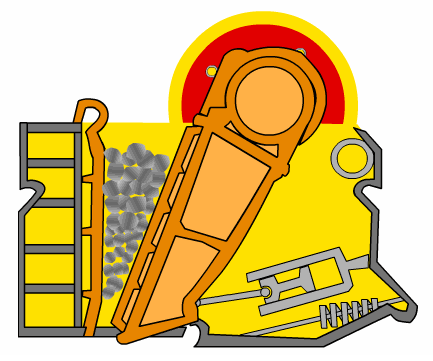

　　 颚式破碎机破碎方式为曲动挤压型，运作原理为模拟动物的两颚运动。工作时，电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时，肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，物料通过两颚板之间的挤压、搓、碾等实现多重破碎；当动颚下行时，肘板和动颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板，已破碎物料在重力的作用下，经颚腔下部的出料口自由卸出。随着电动机的连续转动，动颚做周期性的压碎和排料，实现批量生产。

　　 结构组成：

　　 鄂式破碎机主要由:机架、固定颚板、活动鄂板、护板、传动件、调整座、动鄂拉杆等组成。

　　 机架 机架是上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求有足够的强度和刚度，一般用铸钢整体铸造，小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成，但刚度较差。 颚板和侧护板 定颚和动颚都由颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁，动颚颚床悬挂在周上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件。 传动件

　　 偏心轴是破碎机的主轴，受有巨大的弯扭力，采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮，另一端装飞轮。
