滚子车床的夹头的改进设计

时间：2020-10-02 11:34:38

　　使用专用液压滚子车床车削轴承滚子，往复装夹费时，且加大操作人员的劳动强度。另外，机床运转噪声和耗油量极大，严重影响工作和环境卫生。为此将车床的夹头进行全部改进(见图)。

滚子车床的夹头的改进设计

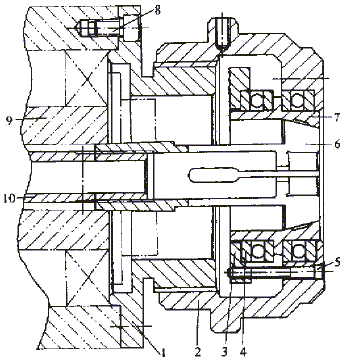

1.内螺套 2.外螺套 3.支承盘 4.轴承 5、8.内六角螺栓 6.夹具 7.锥套 9.主轴 10.拉杆
快速装夹夹头总装图

　　改进后夹头的内螺套1装入车床主轴9，夹具6靠拉杆10调节后，使外螺套2和轴承4旋转不停车进行装夹。去掉了液压系统装置部分，除掉了油耗子，每年可节省大量的辅材费用。

　　改进后主轴的最大转速n=1400r/min，夹头运转平稳，无噪声，不停车能进行快速装夹，大大缩短了装夹时间，降低了劳动强度。此夹头适用于加工轴承二类型滚子N314E～N326E及三类型滚子22210～22244、22308～22330，对不同型号滚子加工只须更换一下夹具即可使用。还适用于车外圆、平端面、打中心孔等，能提高工效5～6倍。
