锻造件结构设计：锻件台阶和凹挡的锻出条件

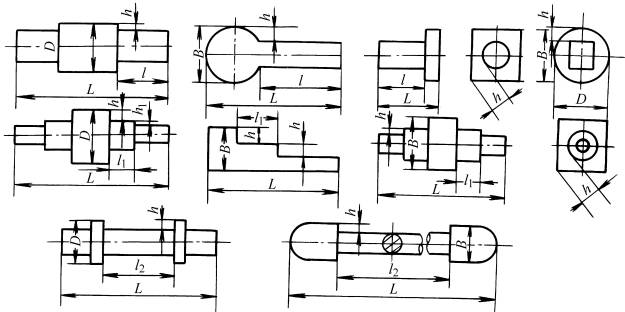

　　锻造件结构设计:锻件台阶和凹挡的锻出条件 台阶高度 h 锻件长度 L 相邻台阶的直径D或高度B 65以下 66～80 81～100 101～125 126～160 161～200 201～250 251～320 321～400 锻出台阶及凹挡的最小长度 5～8 250以下 70 80 90 100 120 251～400 90 100 120 140 160 401～600 120 140 160 180 210 240 601～1000 160 180 210 240 270 300 1001～1600 210 240 270 300 330 360 1601～2500 300 330 360 400 440 2501～4000 400 440 480 520 4001～6000 520 560 600 9～14 250以下 50 55 60 70 80 90 251～400 60 70 80 90 100 110 120 140 401～600 80 90 100 110 120 140 160 180 601～1000 100 110 120 140 160 180 210 240 1001～1600 140 160 180 210 240 270 300 1601～2500 210 240 270 300 330 360 2501～4000 300 330 360 400 4001～6000 400 440 480 15～23 250以下 40 45 50 60 70 251～400 50 60 70 80 90 100 110 120 401～600 70 80 90 100 110 120 140 160 601～1000 90 100 110 120 140 160 180 210 1001～1600 120 140 160 180 210 240 270 1601～2500 180 210 240 270 300 330 2501～4000 270 300 330 360 4001～6000 360 400 24～36 250以下 45 50 55 60 251～400 55 60 70 80 90 100 120 401～600 70 80 90 100 110 120 140 601～1000 90 100 110 120 140 160 180 1001～1600 110 120 140 160 180 210 240 1601～2500 160 180 210 240 270 300 2501～4000 240 270 300 330 4001～6000 330 360 37～55 250以下 50 55 251～400 60 70 80 90 100 401～600 80 90 100 110 120 601～1000 100 110 120 140 160 1001～1600 120 140 160 180 210 1601～2500 160 180 210 240 270 2501～4000 210 240 270 300 4001～6000 300 330 56～75 250以下 45 50 251～400 55 60 70 401～600 70 80 90 100 110 601～1000 90 100 110 120 140 1001～1600 110 120 140 160 180 1601～2500 140 160 180 210 240 2501～4000 180 210 240 270 4001～6000 270 300 注：⒈当台阶的长度l等于或大于表中所列数值时，则端部之台阶亦能锻出。 ⒉当台阶的长度l1等于或大于0.8L时，则中部之台阶亦能锻出。 ⒊当凹挡的长度l2等于或大于1.5L时，则两台阶之间的凹挡亦能锻出。 ⒋如台阶或凹挡有一个不需要锻出时，则其近邻之台阶及凹挡按其总高度h+h1来计算。 ⒌对于外形特别复杂的锻件，其台阶与凹挡是否锻出，由锻件设计者视具体情况而确定。
